MPO/MTP-adapterkabel
DIMI Fiber produceert MPO/MTP-adapterkabels voor glasvezelverbindingen met hoge- dichtheid tussen MPO/MTP-interfaces en gespecificeerde optische apparatuur of distributiesystemen. Er zijn configuraties beschikbaar voor OS2-, OM3-, OM4- en OM5-vezels, met 8, 12, 16 en 24 vezels, vastgezette of niet-vastgezette connectoren, type A/B/C-polariteit, standaard- of aangepaste lengtes, en PVC-, LSZH- of OFNP-mantels.
-
![MPO vrouw-man-adapterkabel]()
MPO vrouw-man-adapterkabelDe MPO vrouw-naar-man-adapterkabel is een in de fabriek-gemonteerd multi-vezelsamenstel met een vrouwelijke MPO-connector aan het ene uiteinde en een mannelijke MPO-connector aan het andere... -

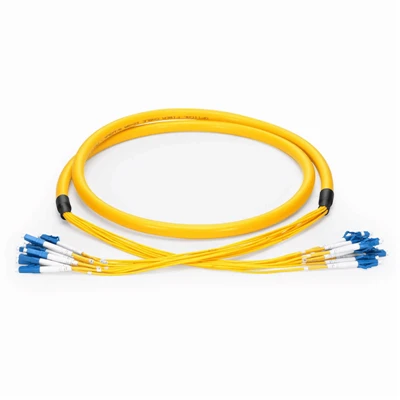

![MTP naar LC-adapterkabel]()
MTP naar LC-adapterkabelDe MTP naar LC-adapterkabel is een in de fabriek-gemonteerde glasvezelconstructie die een MTP/MPO-interface met hoge-dichtheid verbindt met meerdere LC-duplexinterfaces. Het is ontworpen voor... -

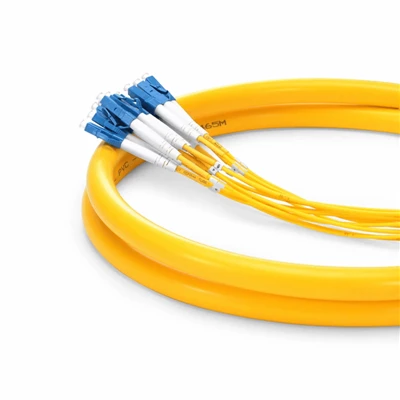

![MPO naar FC-adapterkabel]()
MPO naar FC-adapterkabelDe MPO-naar-FC-adapterkabel is een in de fabriek-gemonteerde glasvezelconstructie die een MPO/MTP-interface verbindt met individuele FC-interfaces. Het is ontworpen voor datacenters,... -
![MPO naar SC-adapterkabel]()
MPO naar SC-adapterkabelMPO naar SC-adapterkabel is een in de fabriek-gemonteerde glasvezel-fanout-constructie die een MPO/MTP®-interface met hoge-dichtheid verbindt met individuele optische SC-interfaces. De assemblage... -
![MPO naar LC-adapterkabel]()
MPO naar LC-adapterkabelMPO naar LC-adapterkabel is een in de fabriek-gemonteerde multi-glasvezelkabel die een MPO/MTP-interface met hoge-dichtheid verbindt met individuele LC-duplexpoorten. Het wordt gebruikt voor de...
MPO/MTP-adapterkabeltypen
DIMI Fiber levert MPO/MTP-adapterkabelassemblages voor verschillende connectorinterfaces, vezelconfiguraties en polariteitsvereisten.
MPO naar MPO-adapterkabel
Vooraf-gemonteerde MPO-kabelassemblages voor directe verbindingen tussen compatibele MPO-interfaces. Verkrijgbaar met gespecificeerde vezelaantallen, pinconfiguraties, polariteit en kabellengtes.
MTP naar MTP-adapterkabel
Op MTP-gebaseerde multivezelassemblages voor verbindingen met hoge- dichtheid tussen compatibele MTP-interfaces. Vastgezette of niet-vastgezette configuraties worden geselecteerd op basis van de bijpassende connectoren.
MPO/MTP naar LC-adapterkabel
Converteert een multivezel MPO/MTP-interface naar LC-verbindingen voor apparatuur, distributiesystemen en gespecificeerde breakout-configuraties. Het aantal vezels, de polariteit, het connectortype en de kabellengte worden geconfigureerd op basis van de toepassing.
MPO/MTP naar SC-adapterkabel
Biedt een MPO/MTP-naar-SC-interfaceconfiguratie voor systemen die een multivezelverbinding aan de ene kant en SC-connectiviteit aan de andere kant vereisen.
MPO-polariteitsconversiekabel
Ontworpen voor gespecificeerde vereisten voor MPO-vezelmapping en polariteitconversie. Type A-, Type B- of Type C-configuraties zijn beschikbaar volgens de bestaande linkarchitectuur.
Aangepaste MPO/MTP-adapterkabel
Op maat gemaakte assemblages kunnen worden geproduceerd met gespecificeerd vezeltype, vezelaantal, connectorcombinatie, pinconfiguratie, polariteit, vezelmapping, kabellengte en mantel. Bestaande kabels, tekeningen, stuklijsten of onderdeelnummers van connectoren kunnen worden verstrekt voor configuratieverificatie.
MPO/MTP-adapterkabelconfiguraties
De kabelassemblage kan worden gespecificeerd op basis van de connectorinterface, vezelconfiguratie en installatievereisten.
|
Parameter |
Beschikbare opties |
|
Connector |
MPO/MTP |
|
Connectorpen |
Vastgezet / Niet-vastgezet |
|
Vezeltelling |
8/12/16/24 vezels |
|
Vezeltype |
OS2 / OM3 / OM4 / OM5 |
|
Polariteit |
Type A / Type B / Type C |
|
Kabellengte |
Standaardlengtes / Aangepaste lengte |
|
Jasje |
PVC / LSZH / OFNP |
|
Bedrijfstemperatuur |
-20 graden tot +70 graden |
|
Naleving |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, waar van toepassing |
|
Materiaalvereisten |
RoHS / REACH; toepasselijke vlamvertragende vereisten- |
Specificaties worden vóór productie bevestigd op basis van de geselecteerde connector-, glasvezel- en kabelconfiguratie.
Compatibiliteit van MPO/MTP-interface
MPO/MTP-adapterkabels zijn zo geconfigureerd dat ze overeenkomen met de connectorinterface, pinconfiguratie, aantal vezels, vezeltype, polariteit en vezeltoewijzing van de aangesloten apparatuur of bestaande kabel.
Typische configuraties zijn onder meer:
MPO/MTP naar MPO/MTP:Verbindt compatibele MPO/MTP-interfaces op glasvezelcassettes, trunkkabels, patchpanelen, transceivers en andere optische apparatuur.
MPO/MTP naar LC:Verbindt een multivezel MPO/MTP-interface met apparatuur of distributiecomponenten via LC-verbindingen.
MPO/MTP naar SC:Verbindt een MPO/MTP-interface met gespecificeerde SC-gebaseerde glasvezelapparatuur of distributiecomponenten.
Vastgezet op niet-Vastgemaakt:De connectorpinconfiguratie wordt geselecteerd op basis van de bijpassende connector.
Type A / B / C Polariteit:Polariteit en vezeltoewijzing worden geconfigureerd volgens de vereiste vezel-naar-vezelopstelling.
OS2 / OM3 / OM4 / OM5:Het glasvezeltype wordt geselecteerd om te passen bij de bestaande optische infrastructuur en aangesloten apparatuur.
MPO/MTP-adapterkabels vereisen de juiste bijpassende connectorconfiguratie. Vastgezette en niet-vastgezette versies worden geselecteerd op basis van de connector aan de aansluitzijde.
Gepind / mannelijk:Bevat uitlijningspennen voor positionering tegen een compatibele niet-vastgezette connector.
Niet-vastgezet / vrouwelijk:Gebruikt de uitlijningspennen van de bijpassende connector voor het uitlijnen van de connector.
MPO/MTP-interface:Multivezelconnectorconfiguratie voor verbindingen met hoge- dichtheid.
MPO/MTP naar LC of SC:Beschikbaar voor gespecificeerde interfaceconversie- en breakout-configuraties.
Voor vervangings- of systeem-overeenkomende bestellingen kan het bestaande connectoronderdeelnummer of kabelmonster worden gebruikt om de vereiste pinconfiguratie te verifiëren.
Polariteit en vezelkartering
Polariteit bepaalt hoe individuele vezels in kaart worden gebracht tussen de twee uiteinden van een MPO/MTP-assemblage. De geselecteerde polariteit moet overeenkomen met de apparatuur en de verbindingsarchitectuur.
|
Polariteit |
Vezel in kaart brengen |
|
Type A |
Rechte-doorgaande mapping |
|
Type B |
Omgekeerde mapping |
|
Type C |
Paar-omgekeerde mapping |
DIMI Fiber kan assemblages vervaardigen volgens gespecificeerde polariteits- en vezelmappingvereisten. Voor onduidelijke configuraties kunt u de bestaande kabel-, systeemtekening-, stuklijst- of vezeltoewijzingsinformatie verstrekken ter verificatie vóór productie.
Toepassingen
MPO/MTP-adapterkabels worden gebruikt in:
Glasvezelinfrastructuur voor datacenters
Vezeldistributiesystemen met hoge dichtheid-
Telecom-infrastructuur
Bedrijfsnetwerkapparatuur
Computeromgevingen met hoge-prestaties
Netwerkuitbreiding en herconfiguratie
Vervanging en onderhoud van glasvezelkabels
De geschiktheid hangt af van het volledige optische kanaal, inclusief vezeltype, transceiver, polariteit, connectorconfiguratie en kanaalverlies.
DIMI Fiber verifieert MPO/MTP-adapterkabels vóór verzending aan de hand van de gespecificeerde connector-, glasvezel- en polariteitsconfiguratie.
Kwaliteitscontrole kan het volgende omvatten:
Connectorgeometrie:3D-interferometrische inspectie van de kromtestraal, apex-offset en vezeluitsteeksel.
Einde-Gezichtsconditie:Digitale microscopische inspectie van de eindvlakken van connectoren volgens de toepasselijke criteria van IEC 61300-3-35.
Optisch testen:Invoegverlies, retourverlies en optische continuïteitstests volgens de gespecificeerde configuratie.
Vezel in kaart brengen:Verificatie van de continuïteit en polariteit van vezels-naar-vezels waar nodig.
Testrecords:Individuele optische testgegevens kunnen, indien aangegeven, bij de bestelling worden geleverd.
De testvereisten worden bevestigd op basis van het geselecteerde vezeltype, de connectorconfiguratie en de polariteit, in plaats van dat er één enkele specificatie wordt toegepast op alle MPO/MTP-adapterkabels.
DIMI Fiber ondersteunt de productie van aangepaste adapterkabels voor OEM-projecten, netwerkimplementatie en vervangingsvereisten.
Maatwerk kan bestaan uit:
- Vezeltype: OS2 / OM3 / OM4 / OM5
- Vezeltelling: 8 / 12 / 16 / 24
- MPO- of MTP-connector
- Vastgezette of niet-vastgezette configuratie
- Type A-, B- of C-polariteit
- Gespecificeerde vezelmapping
- MPO/MTP naar LC- of SC-configuraties
- Kabel lengte
- PVC-, LSZH- of OFNP-jas
- Zware-- of gepantserde ontsnappingsconstructie, indien van toepassing
- Private labeling
- Aangepaste streepjescodes
- Kit- of bulkverpakking
Klanten kunnen een tekening, bestaande kabel, stuklijst, onderdeelnummer van de connector, apparatuurinterface of monster als productiereferentie opgeven.
