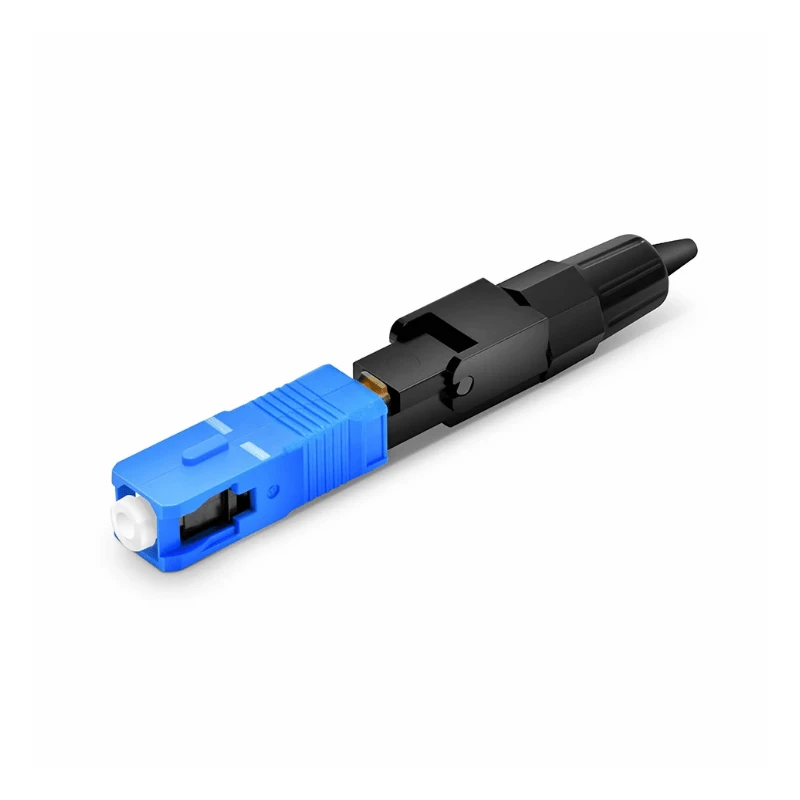

Glasvezelkabel SC UPC-connector is een in de fabriek-geassembleerde SC-connector ontworpen voor single-mode glasvezelkabelafsluiting en -verbinding. Het maakt gebruik van een keramische ferrule van 2,5 mm en een push-pull-koppelingsstructuur voor een stabiele koppeling met compatibele SC-adapters. De standaardconfiguratie is geschikt voor 9/125 μm single-mode glasvezel en 2,0 mm kabel, terwijl andere kabeldiameters en assemblageconfiguraties beschikbaar zijn voor projectvereisten.
Connectorspecificaties
|
Parameter |
Standaardspecificatie |
|
Connectortype |
SC UPC |
|
Vezelmodus |
Enkelvoudige-modus |
|
Vezelgrootte |
9/125 μm |
|
Poolse soort |
UPC |
|
Huls |
2,5 mm zirkonia keramiek |
|
Configuratie |
Eenvoudig |
|
Kabeldiameter |
2,0 mm |
|
Invoegverlies |
Minder dan of gelijk aan 0,30 dB |
|
Retourverlies |
Groter dan of gelijk aan 50 dB |
|
Bedrijfsgolflengte |
1310/1550 nm |
|
Bedrijfstemperatuur |
-40 graden tot +75 graden |
|
Opslagtemperatuur |
-40 graden tot +85 graden |
|
Paring Duurzaamheid |
Groter dan of gelijk aan 500 cycli |
|
Huisvesting |
Hoog-prestatiepolymeer |
Connectorstructuur en ontwerp
De connector bestaat uit een keramische ring van zirkoniumoxide, een connectorbehuizing, uitlijningscomponenten en een trekontlasting-. De 2,5 mm ferrule biedt de gestandaardiseerde SC-koppelingsinterface, terwijl het push-trekkoppelingsmechanisme een eenvoudige installatie en verwijdering van SC-adapters mogelijk maakt.
Het UPC-eindvlak is gepolijst om fysiek contact te bieden tussen de bijpassende vezeloppervlakken en de optische reflectie te beheersen. De connectorbehuizing beschermt de interne uitlijningsstructuur, terwijl de trekontlasting-de mechanische spanning bij de kabel-naar-connectorovergang vermindert.
Compatibiliteit met glasvezel en kabel
De standaardversie is ontworpen voor 9/125 μm single- glasvezel, inclusief OS2--toepassingen. Voor assemblages die gebruikmaken van buig-ongevoelige vezels, kan de compatibiliteit ook worden gespecificeerd volgens de toepasselijke ITU-T-vezelcategorie. ITU-T G.657 dekt buig-verlies-ongevoelige single- glasvezel en kabel die met name worden gebruikt in toegangs- en installaties met hoge dichtheid.
De connector moet worden geselecteerd op basis van de vezelmodus, kabeldiameter, adapterinterface, polijsttype en toepassingsomgeving.
Toepassingen
Telecommunicatienetwerken:Apparatuurinterconnectie, distributieframes en transmissieverbindingen
Ftth/fttx:Optische distributie en glasvezelverbindingen aan abonneezijde-
Datacentra:Patching en apparatuurconnectiviteit waarbij sc-interfaces zijn gespecificeerd
Bedrijfsnetwerken:Ruggengraat en opbouw-naar-het opbouwen van glasvezelverbindingen
Catv en uitzending:Optische signaaldistributie en onderlinge verbinding van apparatuur
Industriële netwerken:Glasvezelverbindingen in automatiserings- en communicatiesystemen waar de omgevingsspecificatie geschikt is
De sc push-pull-interface is bijzonder praktisch voor toepassingen waarbij regelmatig connectoren moeten worden geïnstalleerd en verwijderd.
Maatwerk / OEM
Voor OEM- en projectorders kan de connector worden geconfigureerd volgens de vereisten, waaronder:
SC UPC simplex- of duplexconfiguratie
0,9 mm, 2,0 mm, 3,0 mm of gespecificeerde kabeldiameter
OS1/OS2 single-{2}}mode of gespecificeerde multimode glasvezel
PVC, LSZH of andere gespecificeerde kabelmantel
Standaard of aangepaste kabellengte
Connector- en kofferkleur
Connector- en kofferkleur
Voor volumeproductie moeten de toepasselijke tekeningen, optische specificaties, kabelconstructie, tolerantievereisten en inspectiecriteria worden bevestigd vóór massaproductie.
Inspectie en testen
Elke productiebatch moet vóór verzending worden geverifieerd aan de hand van de goedgekeurde productspecificaties. De belangrijkste inspectie-items zijn onder meer:
Beëindig-gezichtsinspectie:Vervuiling, krassen, spanen en polijstfouten
Testen van invoegverlies:Verificatie tegen de opgegeven maximale waarde
Testen op retourverlies:Verificatie van upc-back-reflectieprestaties
Beentje en dimensionale inspectie:Kritieke interface- en montageafmetingen
Inspectie van de kabel-naar-connectorconstructie:Hoes, behuizing, krimpen en trekontlasting-omstandigheid
Paring/duurzaamheidstesten:Verificatie van de prestaties van de connector na herhaalde koppeling waar nodig
Milieutesten:Testen van temperatuur of vochtigheid indien vereist door de projectspecificatie
Voor OEM-bestellingen kunnen aanvullende mechanische, omgevings- of optische tests worden gedefinieerd volgens de toepasselijke specificatie of testnorm van de klant. De afmetingen van de connectorinterface moeten worden gecontroleerd in overeenstemming met de toepasselijke IEC 61754-4 SC-familievereisten.
Veelgestelde vragen
Vraag: Kunt u monsters leveren vóór een bulkbestelling?
EEN: Ja. Er kunnen monsters worden verstrekt voor kwalificatie vóór massaproductie. Monsterspecificaties moeten vooraf worden bevestigd, inclusief connectorconfiguratie, vezelconstructie, kabellengte en labelvereisten.
Vraag: Wat is de typische levertijd voor bulkbestellingen?
A: De levertijd van de bestelling bedraagt 7–14 dagen voor verwerking en 20–30 dagen voor verzending. De daadwerkelijke aankomstdatum is afhankelijk van de bestemming, verzendmethode en inklaring. Voor bestellingen met spoed of grote- volumes moet het leveringsschema worden bevestigd voordat de bestelling wordt geplaatst.
Vraag: Welke verzend- en leveringsvoorwaarden zijn beschikbaar voor internationale bestellingen?
A: Bestellingen kunnen worden verzonden onder EXW-, DAP- of DDP-voorwaarden, afhankelijk van de bestemming en bestelvereisten. EXW is geschikt wanneer de koper het transport regelt, terwijl DAP/DDP de levering van deur{1}} tot- deur kan vereenvoudigen. Bij het aanvragen van een offerte dient u de geldende verzendwijze en Incoterm te bevestigen.
Vraag: Hoe worden SC UPC-connectorassemblages verpakt voor export?
A: Standaardassemblages worden verpakt in beschermende PE-zakken of dozen, waarbij extra scheiding of demping wordt gebruikt om connectorvervuiling, kabelvervorming en mechanische schade tijdens transport te voorkomen.
Vraag: Kunt u documentatie verstrekken voor kwaliteitscontrole en controle van inkomende goederen?
EEN: Ja. Standaard leveringsdocumentatie kan productspecificaties, paklijsten en inspectiegegevens omvatten. Inspectierapporten, conformiteitscertificaten of andere kwaliteitsdocumenten kunnen worden geregeld wanneer dit in de inkooporder wordt gespecificeerd.
Vraag: Kunnen SC UPC-connectoren worden geleverd voor zowel patchkabels als pigtail-assemblages?
EEN: Ja. De connector kan worden geleverd als onderdeel van vooraf- glasvezelassemblages, inclusief patchkabel- en pigtail-configuraties, op voorwaarde dat de vereiste kabelconstructie en aansluitingsregeling vóór productie worden bevestigd.
Vraag: Kunt u SC APC leveren in plaats van SC UPC?
A: SC APC is een andere gepolijste configuratie en mag niet worden vervangen door SC UPC zonder de systeemvereisten te bevestigen. Als APC-beëindiging vereist is, moet dit afzonderlijk in de aankooporder worden gespecificeerd, zodat de connector en de bijpassende interface als een compatibele configuratie worden geleverd.
Vraag: Kunt u de inspectie door derden- vóór verzending ondersteunen?
EEN: Ja. Inspectie door derden- kan vóór verzending worden geregeld, indien vereist door de koper of het project. De inspectieomvang, bemonsteringsmethode, acceptatiecriteria en inspectiekosten moeten vóór productie of verzending worden overeengekomen.
