MTP Loopback-kabel

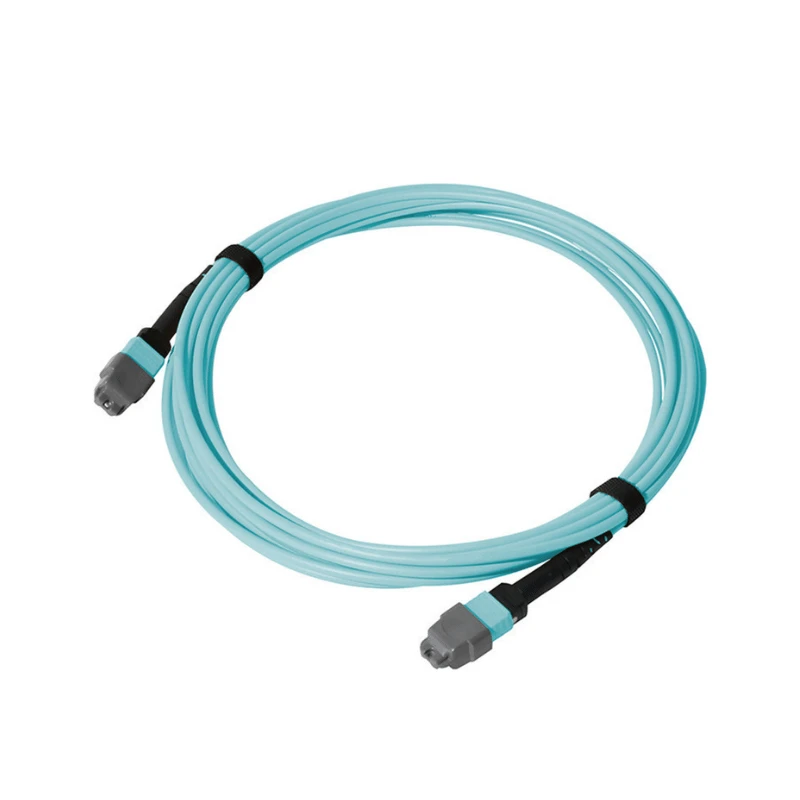

De MTP Loopback-kabel is een in de fabriek-gemonteerde multi-optische vezelconstructie die een gedefinieerd optisch retourpad biedt via een MTP/MPO-interface. Het stuurt verzonden optische kanalen terug naar aangewezen ontvangstkanalen binnen dezelfde interface voor transceiververificatie, switch-poorttesten, apparatuurdiagnostiek en optische testprocedures.

Specificeer de MTP-loopback volgens de doeltestinterface. De vereiste configuratie moet vóór productie worden bevestigd op basis van de interface, connectorkoppeling, kanaaltoewijzing en optische testomstandigheden.

Zorg ervoor dat het aantal vezels overeenkomt met de interface:Selecteer het aantal vezels op basis van de actieve optische kanalen en connectorconfiguratie van de te testen interface.

Zorg ervoor dat het vezeltype overeenkomt met de optische interface:Zorg ervoor dat het vezeltype overeenkomt met de optische modus die is opgegeven voor de doeltransceiver, apparatuur of testopstelling.

Bevestig het geslacht van de MTP/MPO-connector:Bevestig het vereiste geslacht van de connector via de paringsinterface; mannelijke connectoren zijn vastgemaakt, terwijl vrouwelijke connectoren zijn losgemaakt.

Bevestig de Tx-naar-Rx-toewijzing:Bevestig de vereiste Tx-naar-Rx-kanaalrelatie voordat u bestelt, vooral voor toepassing-specifieke testconfiguraties.

Controleer de optische testconditie:Bevestig of de test een directe of verzwakte loopback vereist en geef indien van toepassing de vereiste ontvangst-voedingstoestand op.

Een loopback-configuratie wordt niet alleen gedefinieerd door het aantal vezels, maar ook door de manier waarop de verzonden kanalen worden teruggestuurd naar de beoogde ontvangstkanalen.

Directe loopback:Een directe loopback retourneert het verzonden signaal zonder opzettelijk toegevoegde verzwakking wanneer het resulterende ontvangstvermogen aan de testvereiste voldoet.

Verzwakte loopback:Een verzwakte configuratie introduceert een gespecificeerd extra optisch verlies wanneer de test een lager ontvangstvermogen vereist.

Verzwakkingsspecificatie:Specificeer de vereiste verzwakking of de conditie van de doelontvanger, zodat de optische configuratie vóór productie kan worden bevestigd.

MTP-loopback-assemblages worden vóór verzending gecontroleerd aan de hand van de bevestigde productiespecificaties, waarbij de connectorgeometrie, eind{0}}conditie, optische prestaties en gedefinieerde Tx-naar-Rx-routing worden behandeld.

Connector en uiteinde-Gezichtsbediening:3D-interferometerinspectie wordt gebruikt om de geometrie van de MTP/MPO-connector te controleren, inclusief vezelhoogte, apex-offset en kromtestraal, terwijl de eindvlakken van de connector worden geïnspecteerd op vervuiling en zichtbare defecten.

Optische en kaartverificatie:Elke assemblage wordt afzonderlijk getest op invoegverlies en retourverlies volgens de gespecificeerde configuratie en testgolflengte, terwijl de gedefinieerde Tx-naar-Rx-routing wordt gecontroleerd aan de hand van de bevestigde productietoewijzing.

Testrecords:Er kunnen geserialiseerde testrecords worden verstrekt voor individuele assemblages, inclusief toepasselijke optische testgegevens en inspectieresultaten voor productkwalificatie en inkomende inspectie.

Op maat gemaakte MTP-loopback-kabels worden geconfigureerd volgens de apparatuur- of testopstelling-vereisten van de klant.

Interfacereferentie
Zorg voor de doelapparatuur, transceiver of testopstelling- zodat de vereiste connector- en assemblageconfiguratie vóór productie kan worden beoordeeld.

Referentie in kaart brengen
Geef voor niet-standaard loopbacks een poortkaart, een vezel-positiediagram of een Tx-naar-Rx-bedradingsspecificatie op.

Optische vereiste
Zorg voor de vereiste verzwakking of doelontvangerconditie wanneer gecontroleerd optisch vermogen deel uitmaakt van de testspecificatie.

Productiereferentie
Geef de vereiste kabellengte, hoeveelheid, identificatie en verpakkingsvereisten op voor offerte en productie.
Voor applicatie-specifieke configuraties controleert DIMI vóór de productie de geleverde interface, mapping en testvereisten, zodat de productiespecificatie kan worden bevestigd aan de hand van de gevraagde assemblage.
