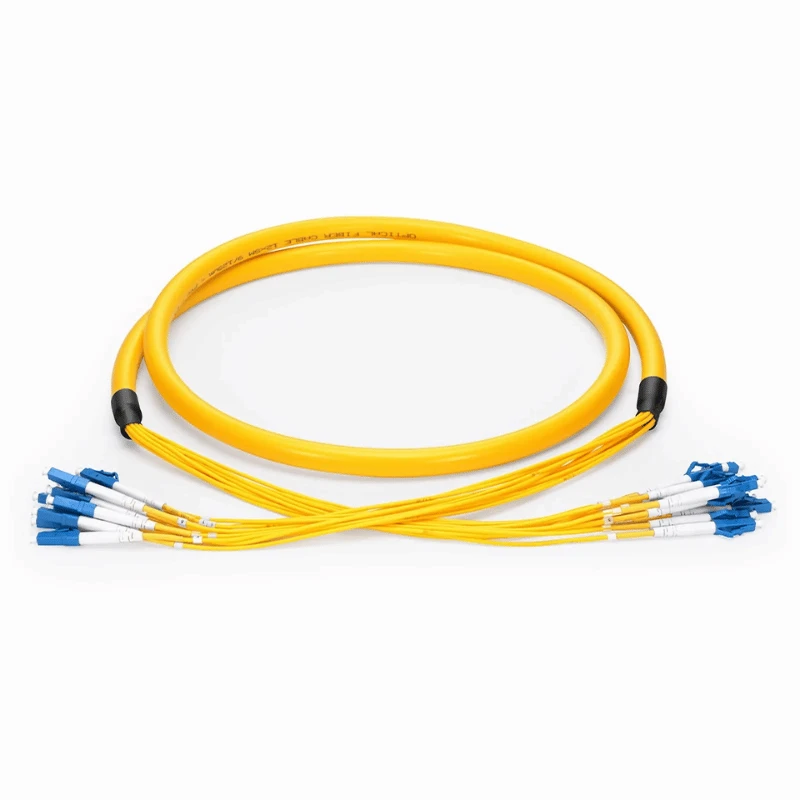

De MPO naar LC Single Mode glasvezelkabel is een in de fabriek-gemonteerde OS2 breakout-assemblage die een multi-vezel MPO/MTP-interface omzet in individuele LC-duplexverbindingen.
Technische specificaties
|
Parameter |
Specificatie |
|
Producttype |
MPO naar LC Single Mode glasvezelkabel |
|
Vezeltype |
OS2 Enkele modus, 9/125 μm |
|
Vezelkwaliteit |
G.652.D / G.657.A1 |
|
Vezeltelling |
8/12/24 vezels |
|
MPO-connector |
MPO/MTP-compatibel, mannelijk/vrouwelijk |
|
MPO Pools |
UPC/APC |
|
LC-connector |
LC-duplex |
|
LC Pools |
UPC/APC |
|
Polariteit |
Type A / Type B / Type C |
|
Invoegverlies |
Standaardverlies Minder dan of gelijk aan 0,35 dB; Laag verlies Minder dan of gelijk aan 0,20 dB |
|
Retourverlies |
UPC Groter dan of gelijk aan 50 dB; APC Groter dan of gelijk aan 60 dB |
|
Kabellengte |
Aangepast |
|
Uitbraaklengte |
Aangepast |
|
Jas opties |
LSZH / OFNP |
|
Bedrijfstemperatuur |
-20 graden tot +70 graden |
|
Optisch testen |
Invoegverlies / retourverlies |
|
Testdocumentatie |
Individueel optisch testrapport |
|
Standaard |
IEC 61300-3-35 |
MPO-naar-LC Breakout-configuratie
De kabel maakt aan de ene kant gebruik van een multi-vezel MPO/MTP-interface en scheidt de afzonderlijke vezels via een breakout-gedeelte in LC-duplexverbindingen aan de andere kant.
De standaard duplexrelatie tussen het aantal MPO-vezels en LC-verbindingen is:
|
MPO-vezeltelling |
Standaard LC-duplexopstelling |
|
8 vezels |
4 × LC-duplex |
|
12 vezels |
6 × LC-duplex |
|
24 vezels |
12 × LC-duplex |
De vezelopstelling aan de LC-zijde wordt bepaald door de bevestigde vezelkartering in plaats van alleen door het aantal vezels.
Configuratie en verificatie
Vóór productie moet de MPO-naar-LC-configuratie worden gecontroleerd aan de hand van de bijpassende interfaces en optische vereisten van de beoogde link.
Connectorconfiguratie
Geef het MPO-geslacht en de glans op volgens de bijpassende MPO-interface. De LC-zijde maakt gebruik van duplexconnectoren met de vereiste UPC- of APC-polijsting.
Polariteit en vezelkartering
Selecteer Type A, Type B of Type C volgens de vereiste glasvezeltoewijzing en het bestaande MPO-verbindingsschema. Als de vereiste polariteit onduidelijk is, kan ter bevestiging een bestaande kabelspecificatie of aansluitschema worden verstrekt.
Optisch verlies
Selecteer de standaard-verlies- of laag-verliesconfiguratie volgens het invoeg-verliesbudget van de volledige optische link.
Kabelafmetingen
Bevestig de totale kabellengte en uitbreeklengte volgens de lay-out van de apparatuur en de vereiste LC-aansluitpositie.
MPO-naar-LC Assembly Manufacturing
Specificatie-Gebaseerde montage
Elke assemblage wordt geproduceerd op basis van het bevestigde aantal vezels, de connectorconfiguratie, de polariteit, de vezeltoewijzing en de kabelafmetingen, waarbij de goedgekeurde configuratie als productiereferentie wordt gebruikt.
MPO/MTP & LC-beëindiging
De MPO/MTP- en individuele LC-duplexconnectoren worden in de fabriek-gemonteerd volgens de gespecificeerde connectorconfiguratie en gepolijst met behulp van gecontroleerde beëindigings- en inspectieprocessen.
Gecontroleerde uitbraak
Het breakout-gedeelte scheidt de vezels in de gespecificeerde LC-verbindingen, terwijl de bevestigde vezelopstelling tijdens het assemblageproces behouden blijft.
Productiecontrole
De productie van glasvezelassemblages van DIMI- wordt ondersteund door speciale optische test- en inspectieapparatuur voor verificatie van connector- en optische prestaties vóór verzending.
Testen en inspectie
100% Optisch testen
Elke voltooide assemblage ondergaat vóór verzending een insertieverlies- en retourverliestest om de optische prestaties te verifiëren aan de gespecificeerde eisen.
Connectoruiteinde-Gezichtsinspectie
De eindvlakken van MPO/MTP- en LC-connectoren worden geïnspecteerd op vervuiling, krassen, putjes en andere omstandigheden die de aansluiting van de connector of de optische prestaties kunnen beïnvloeden.
3D-geometrieverificatie
Waar gespecificeerd voor de connectorconfiguratie, verifieert interferometrische inspectie de geometrie van het uiteinde van de connector-, inclusief vezelhoogte, kromtestraal en apex-offset.
Testdocumentatie en traceerbaarheid
Voor het geleverde samenstel kunnen individuele optische testgegevens worden verstrekt, waarbij het testrecord, indien van toepassing, gekoppeld is aan de bijbehorende productie-identificatie.
Project-Specifieke configuratie
Voor een offerte kunnen kopers de informatie verstrekken die nodig is om de MPO-naar-LC-assemblage te definiëren en te verifiëren:
Verbindingsdetails
MPO-interface en connectorgeslacht
Vezeltelling
Polariteit en vezelmapping
MPO- en LC-polijstvereisten
Fysieke details
Totale kabellengte
Uitbraaklengte
Jasvereiste
Bestelgegevens
Benodigde hoeveelheid
Etiketterings- of identificatievereisten
Verpakkingsvereisten
Wanneer de polariteit of de vezelafbeelding onduidelijk zijn, kan een bestaande kabelspecificatie, verbindingsdiagram, passende interface of apparatuurinformatie worden verstrekt ter beoordeling van de configuratie vóór productie.
Voor nabestellingen kan worden verwezen naar een eerder goedgekeurde productiespecificatie om dezelfde bevestigde configuratie te behouden wanneer de projectvereisten ongewijzigd blijven.
Veelgestelde vragen
Vraag: Wat is het verschil tussen een MPO naar LC breakout-kabel en een MPO-trunkkabel?
A: Een MPO naar LC breakout-kabel zet een multi-vezel MPO/MTP-interface om in individuele LC-duplexverbindingen, terwijl een MPO-trunkkabel MPO/MTP-verbindingen aan beide uiteinden onderhoudt voor multi-glasvezelinterconnectie.
Vraag: Wat is het verschil tussen MPO en MTP voor een MPO naar LC-kabel?
A: MPO is de gestandaardiseerde multi-glasvezelconnectorinterface, terwijl MTP een connectorontwerp met hogere- prestaties is, gebaseerd op de MPO-interface. De vereiste connectorconfiguratie moet overeenkomen met de bijpassende interface die voor de installatie is gespecificeerd.
Vraag: Hoe moet een MPO naar LC-kabel worden geselecteerd voor een vervangende installatie?
A: Stem de vervangende kabel af op het bestaande aantal vezels, MPO-interface, geslacht van de connector, polariteit, vezeltoewijzing, LC-configuratie, kabelafmetingen en optische vereisten voordat u bestelt.
Vraag: Welke invloed heeft een MPO-naar-LC-kabel op het optische linkbudget?
A: De assemblage voegt connector- en afsluitverlies toe aan de optische link, dus het gespecificeerde of gemeten invoegverlies moet worden meegenomen bij het berekenen van de beschikbare systeemverliesmarge.
Vraag: Met welke buigradius moet rekening worden gehouden bij een MPO naar LC breakout-kabel?
A: De minimale buigradius moet worden bevestigd op basis van de geselecteerde kabelconstructie en moet in aanmerking worden genomen voor zowel het hoofdkabelgedeelte als het uitbreekgebied bij het geleiden van de constructie door beperkte ruimtes.
Vraag: Welke testdocumentatie wordt meegeleverd met een MPO naar LC single-mode glasvezelkabel?
A: Individuele optische testgegevens voor de geleverde assemblage kunnen worden verstrekt, inclusief gemeten resultaten van invoegverlies en retourverlies, ter beoordeling aan de gespecificeerde vereisten.
Vraag: Wat is de MOQ voor MPO naar LC Single Mode glasvezelkabel?
A: De standaard MOQ is 500 stuks per configuratie, waarbij de uiteindelijke hoeveelheid wordt bevestigd op basis van het vereiste aantal vezels, connectorconfiguratie en projectvereisten.
Vraag: Wat is de doorlooptijd voor MPO naar LC Single Mode glasvezelkabel?
A: Monsters kunnen over het algemeen binnen 3 tot 5 werkdagen worden voltooid, terwijl voor bulkproductie doorgaans 15 tot 30 werkdagen nodig zijn, afhankelijk van de bevestigde configuratie en bestelhoeveelheid.
