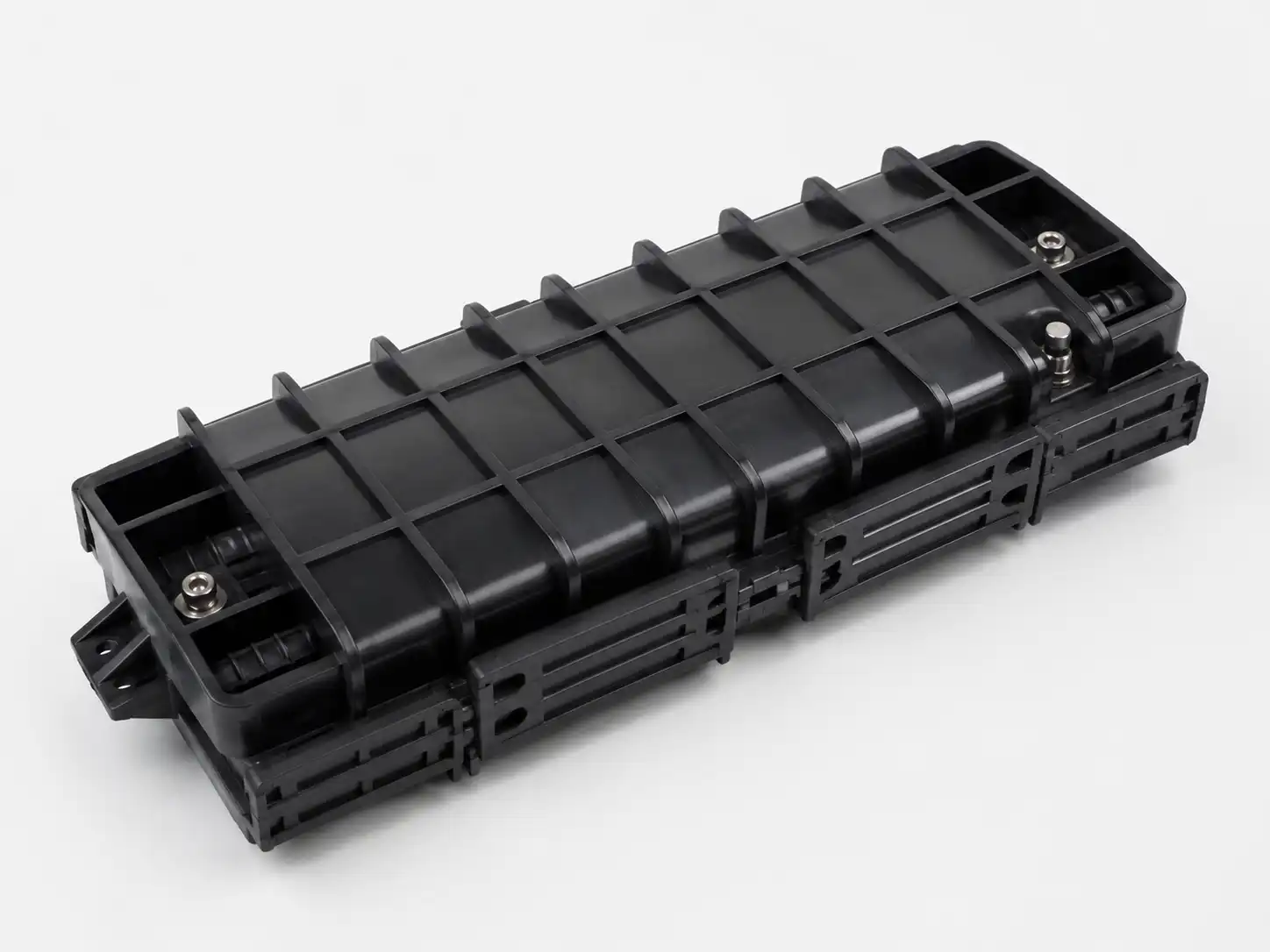

De 12 Core Horizontal Fiber Optic Splice Closure is een compacte buitenbehuizing voor het beschermen en organiseren van maximaal 12 single-vezelverbindingen in FTTH en buiten-fabrieksnetwerken. De horizontale inline-structuur is geschikt voor compacte kabelverbindingen, aftakkingspunten en reparatielocaties waar de ruimte en lascapaciteit beperkt zijn. De sluiting maakt gebruik van her-betreedbare mechanische afdichting en configureerbare kabelinvoeren voor praktisch onderhoud ter plaatse.
Technische specificaties
|
Specificatie |
Details |
|
Producttype |
Horizontale glasvezellassluiting met 12 vezels |
|
Sluitingstype |
Horizontaal / inline |
|
Maximale lascapaciteit |
12 enkele-vezelverbindingen |
|
Lasbak |
1 × 12F-lade |
|
Kabelpoorten |
2 of 4 poorten; 1-in/1-uit of 2-in/2-uit |
|
Kabeldiameter |
Typisch Ø5–13 mm, configuratie-afhankelijk |
|
Behuizingsmateriaal |
UV-bestendig technisch plastic; PC / ABS / PP-opties |
|
Afdichtingsmethode |
Opnieuw-betreedbare mechanische afdichting |
|
Beschermingsgraad |
Ontwerp met IP68-classificatie |
|
Bedrijfstemperatuur |
−40 graden tot +65 graden |
|
Standaard kleur |
Zwart |
Structuur- en vezelbeheer
De sluiting combineert een beschermende behuizing, afdichtingssysteem, kabel-invoercomponenten, lasgoot, vezel-routeringsgebied en kabel-sterkte-bevestigingspunten. De 12F-lasgoot houdt de lashulzen en de vezelspeling georganiseerd, terwijl de gecontroleerde vezelgeleiding behouden blijft. Kabelbevestiging isoleert externe trekkrachten van het verbindingsgebied, waardoor mechanische spanning tijdens installatie en onderhoud wordt verminderd.
Dankzij de her-mechanische structuur kunnen technici de behuizing openen voor inspectie, reparatie of netwerkaanpassing zonder de volledige sluiting te hoeven vervangen.
Kabelcompatibiliteit en installatie
Controleer voordat u bestelt het aantal vezels, de buitendiameter van de kabel, het -invoeraantal, de kabelconstructie, het- type staaf en de vereiste installatiemethode. Deze parameters bepalen de juiste poort- en afdichtingsconfiguratie.
De afsluiting kan worden geleverd voor toepassingen in de lucht, op palen/muren-, in kanalen, handgaten/mangaten, ondergrondse en directe-begraven toepassingen, met de vereiste montage- en afdichtingsaccessoires. Tijdens de installatie moeten kabelmantels en sterkte-elementen stevig worden bevestigd voordat de vezel wordt geleid, en de door de fabrikant opgegeven minimale buigradius moet worden gehandhaafd.
Toepassingen
Typische toepassingen zijn onder meer:
FTTH-drop en distributiesplitsing op compacte netwerk-randpunten
Lucht- en paal-gemonteerde kabelverbindingen waar de ruimte beperkt is
Kanaal- en handgatinstallaties waarvoor een beschermde inline-verbinding vereist is
Kabelreparatiepunten na routeschade of onderhoud
Vertakkingsverbindingen in landelijke breedband- en last--netwerken
Aan de muur-gemonteerde buitenverbindingspunten nabij gebouwen en toegangsknooppunten
OEM/ODM en levering
DIMI ondersteunt OEM-logomarkering, aangepaste verpakking, behuizingskleur, kabel-poortconfiguratie en accessoirekits. Voor projectorders kunnen ingenieurs vóór de productie het aantal vezels, de kabeldiameter, de installatieomgeving en de merkvereisten beoordelen. Er kunnen monsters worden geleverd voor productevaluatie en projectgoedkeuring.
Kwaliteitsinspectie en documentatie
De kwaliteitscontrole omvat de inspectie van binnenkomend materiaal, controles tijdens de- assemblage, afdichting en mechanische verificatie, inspectie van voltooide- producten en inspectie van de export-verpakkingen. Toepasbare producttests kunnen IP68-afdichting, trek- en retentie van kabels, impact, pletten, buigen, temperatuurwisselingen, UV-veroudering en zoutsproeitests- voor relevante metalen componenten omvatten.
Voor projectevaluatie kunnen gegevensbladen, inspectiegegevens en toepasselijke testrapporten worden verstrekt. Het productiesysteem van DIMI omvat ISO 9001:2015 en TL-9000 kwaliteitsmanagementcertificeringen.
Bestellen & Logistiek
MOQ
100 stuks voor standaard bulkbestellingen; voorbeeldbestellingen beschikbaar voor evaluatie.
01
Verwerking
Doorgaans 7–14 werkdagen na specificatie en orderbevestiging.
02
Verzending
Normaal gesproken 20-30 dagen over zee, door de lucht of per expresse, afhankelijk van de bestemming en verzendmethode.
03
Verpakking
Individuele beschermende verpakking en omdozen; palletisering en aangepaste etikettering beschikbaar voor projectbestellingen.
04
Betaling
T/T of L/C kan worden gebruikt voor standaard B2B-bestellingen; Voor gekwalificeerde projecten kunnen andere regelingen worden bevestigd.
05
Veelgestelde vragen
Vraag: Kan de sluiting als compleet installatiepakket worden geleverd?
EEN: Ja. Een complete set kan de lasbak, afdichtingscomponenten, kabel-bevestigingsonderdelen, lasbeschermhulzen en benodigde montageaccessoires bevatten. Om te voorkomen dat accessoires niet overeenkomen, moet de exacte stuklijst in de offerte worden vermeld.
Vraag: Kunt u een bestaand sluitings- of concurrentiemodel matchen?
EEN: Ja. Voor vervangings- of privé-labelprojecten kunnen kopers een bestaand monster, tekening, foto's of modelnummer opgeven. DIMI kan de mechanische configuratie beoordelen en, waar technisch haalbaar, een bijpassende of gelijkwaardige OEM-versie ontwikkelen.
Vraag: Welke informatie moet in een offerteaanvraag worden opgenomen?
A: Geef de vereiste hoeveelheid, het land van bestemming, het kabelmodel, het verwachte jaar- of projectvolume, de verpakkingsvereisten en eventuele vereiste inspectie- of certificeringsdocumenten op. Voor niet-standaardprojecten wordt een kabelgegevensblad of een bestaand sluitingsmonster aanbevolen.
Vraag: Kunt u gefaseerde of herhaalde projectbestellingen ondersteunen?
EEN: Ja. Programma's voor project- en herhaalde levering kunnen worden opgesteld met een productieplanning op basis van de voorspelde hoeveelheid, de stabiliteit van de specificaties en de vereiste leverdata.
Vraag: Welke documenten kunnen bij een bulkzending horen?
A: Afhankelijk van de bestelling kan de documentatie een handelsfactuur, paklijst, certificaat van oorsprong, productgegevensblad, inspectiegegevens en toepasselijke testrapporten omvatten. Project-specifieke documentatie moet vóór de orderbevestiging worden aangevraagd.
Vraag: Kan de sluiting in verschillende configuraties onder één project worden besteld?
EEN: Ja. Er kunnen verschillende poortarrangementen, kabelinvoerconfiguraties, kleuren en accessoirekits worden gespecificeerd als het project meerdere varianten vereist. Elke configuratie moet vóór massaproductie worden bevestigd en gedocumenteerd.
Vraag: Kan een inspectie door derden- worden geregeld?
EEN: Ja. Inspectie door derden- kan worden gecoördineerd indien vereist door de koper of het projectcontract. De inspectieomvang, de bemonsteringsmethode, de testvereisten en het inspectiebureau moeten vóór de productie worden overeengekomen.
Vraag: Kunnen dringende bestellingen worden ondersteund?
A: Versnelde productie kan worden geëvalueerd op basis van de huidige capaciteit, materiaalbeschikbaarheid, bestelhoeveelheid en configuratie. Kopers moeten bij het aanvragen van een offerte de vereiste leverdatum opgeven, zodat de productie- en verzendopties samen kunnen worden beoordeeld.
